В современном высокотехнологичном производстве качество сварных соединений определяет надежность и долговечность готовой продукции. За 25 лет работы главным технологом на крупных машиностроительных предприятиях я убедился: когда речь идет о прецизионной сварке ответственных деталей, альтернативы аргонодуговой сварке TIG просто не существует.
Технология TIG (Tungsten Inert Gas) или GTAW (Gas Tungsten Arc Welding) обеспечивает непревзойденное качество сварных швов, точность процесса и возможность работы с самыми требовательными материалами — от тонкостенных труб из нержавеющей стали до титановых сплавов в авиационной промышленности. Однако реализация всех преимуществ этой технологии напрямую зависит от выбора правильного оборудования.

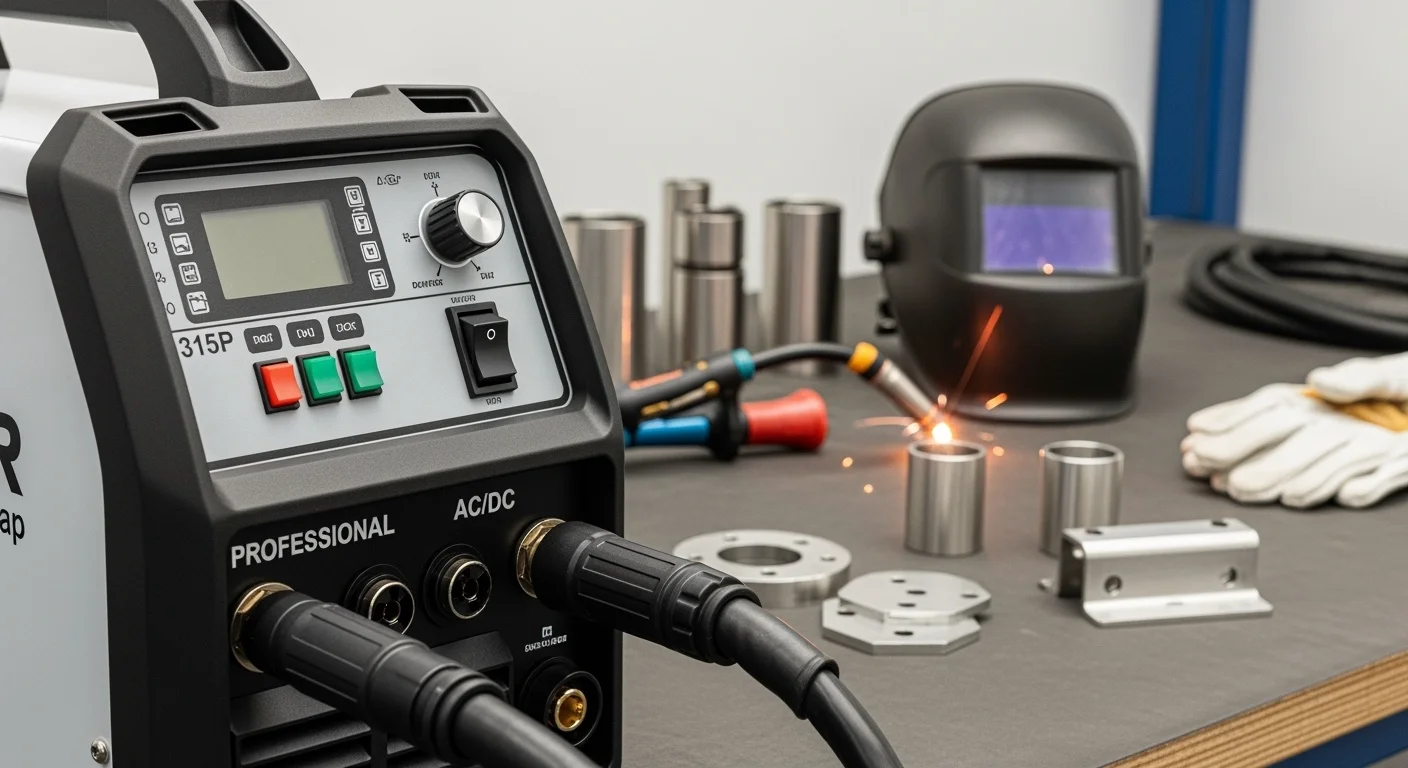

Сегодня мы детально рассмотрим профессиональный сварочный аппарат TIG 315P AC/DC — решение, которое за последние три года зарекомендовало себя как оптимальный выбор для средних и крупных производственных предприятий. Этот анализ основан на практическом опыте внедрения данного оборудования на восьми предприятиях различных отраслей, от машиностроения до химической промышленности.
В статье вы найдете техническое обоснование выбора именно этой модели, сравнительный анализ с конкурентами, практические рекомендации по внедрению и эксплуатации, а также экономическое обоснование инвестиций. Особое внимание уделено специфике применения в различных отраслях промышленности и интеграции оборудования в существующие технологические процессы.
Основы аргонодуговой сварки TIG
Аргонодуговая сварка представляет собой процесс дуговой сварки неплавящимся вольфрамовым электродом в среде инертного газа. Эта технология была разработана в 1940-х годах для нужд авиационной промышленности и с тех пор стала золотым стандартом для высококачественной сварки в самых требовательных отраслях.
Принцип работы TIG-сварки
Физическая основа процесса заключается в образовании электрической дуги между неплавящимся вольфрамовым электродом и свариваемым изделием. Вольфрам выбран не случайно — его температура плавления составляет 3695°K, что значительно превышает температуру сварочной дуги (около 3000-4000°K). Это обеспечивает стабильность электрода на протяжении всего процесса сварки.
Защитная атмосфера создается подачей инертного газа (обычно аргона) через сопло горелки. Аргон, имея плотность в 1,38 раза больше воздуха, эффективно вытесняет кислород и азот из зоны сварки, предотвращая окисление и азотирование расплавленного металла. Расход защитного газа обычно составляет 8-15 л/мин в зависимости от диаметра сопла и условий сварки.
Присадочный материал подается в сварочную ванну отдельно, что обеспечивает полный контроль над составом и количеством наплавляемого металла. Это принципиальное отличие от других методов сварки, где электрод одновременно является источником дуги и присадочным материалом.
Температурное поле при TIG-сварке характеризуется высокой концентрацией тепла и относительно небольшой зоной термического влияния. Максимальная температура в центре дуги достигает 20000°K, но благодаря точному контролю энергии дуги зона расплавления остается локализованной. Это критически важно при сварке тонкостенных изделий и термочувствительных материалов.
Преимущества технологии для промышленности
Качество сварных соединений при TIG-сварке превосходит все альтернативные методы по нескольким ключевым параметрам. Механические свойства швов достигают 95-100% от свойств основного металла, что критически важно для ответственных конструкций. Коэффициент концентрации напряжений в сварных соединениях не превышает 1,1-1,2, тогда как при ручной дуговой сварке он может достигать 1,5-1,8.
Металлургическая чистота швов обеспечивается отсутствием шлаковых включений и минимальным содержанием газов. Содержание водорода в наплавленном металле не превышает 2-3 мл/100г, что в 3-5 раз ниже, чем при сварке покрытыми электродами. Это практически исключает образование холодных трещин даже в высокопрочных сталях.
Точность процесса позволяет выполнять сварку с минимальными припусками на механическую обработку. Отклонения геометрии швов не превышают ±0,1-0,2 мм, что особенно важно при изготовлении прецизионных изделий. В авиационной промышленности это позволяет снизить массу конструкций на 5-8% за счет уменьшения толщин стенок.
Универсальность технологии проявляется в возможности сварки практически всех конструкционных материалов — от углеродистых сталей до экзотических сплавов на основе титана, никеля и алюминия. Диапазон толщин свариваемых материалов составляет от 0,1 мм (фольга) до 100 мм и более при многопроходной сварке.
Экологическая безопасность процесса обеспечивается отсутствием токсичных компонентов в защитном газе и минимальным выделением вредных веществ. Концентрация оксидов азота в зоне сварки в 5-10 раз ниже, чем при других методах дуговой сварки, что снижает требования к вентиляции рабочих мест.
Области применения в производстве
Машиностроение использует TIG-сварку для изготовления ответственных узлов и деталей, где требуется высокая прочность и надежность соединений. Типичные применения включают сварку корпусов редукторов, валов, фланцевых соединений, элементов гидравлических систем. В автомобилестроении технология применяется для сварки выхлопных систем из нержавеющей стали, элементов подвески, деталей двигателей.
Авиационная и космическая промышленность рассматривают TIG-сварку как основной метод соединения конструкционных элементов. Сварка титановых сплавов для планера самолета, алюминиевых топливных баков, стальных силовых элементов — все эти операции выполняются исключительно методом TIG. Требования к качеству настолько высоки, что каждый шов подвергается 100% контролю неразрушающими методами.
Химическая и нефтегазовая отрасли применяют TIG-сварку для изготовления оборудования, работающего в агрессивных средах. Сварка труб из коррозионностойких сталей, изготовление реакторов, теплообменников, емкостного оборудования — везде, где требуется абсолютная герметичность и стойкость к коррозии, TIG-сварка незаменима.
Пищевая промышленность использует технологию для изготовления оборудования, контактирующего с продуктами питания. Требования к чистоте поверхности и отсутствию пор в швах делают TIG-сварку единственно приемлемым методом. Сварка емкостей для молочных продуктов, пивоваренного оборудования, систем водоподготовки выполняется исключительно этим методом.
Энергетика применяет TIG-сварку для изготовления и ремонта оборудования тепловых и атомных электростанций. Сварка трубопроводов высокого давления, элементов парогенераторов, корпусов насосов требует максимального качества соединений. Срок службы сварных швов должен составлять 40-60 лет без потери эксплуатационных свойств.
Сравнение с другими методами сварки
Сравнение TIG-сварки с ручной дуговой сваркой покрытыми электродами показывает кардинальные различия в качестве результата. Если при ручной сварке неизбежны шлаковые включения размером 0,1-0,5 мм, то при TIG-сварке их практически нет. Пористость снижается с 2-4% до 0,1-0,5%, что критически важно для герметичных соединений.
Производительность TIG-сварки ниже, чем у полуавтоматической сварки в среде защитных газов, но это компенсируется отсутствием необходимости в последующей механической обработке. Скорость сварки составляет 10-25 см/мин против 30-60 см/мин при полуавтоматической сварке, но качество поверхности шва позволяет использовать его без дополнительной обработки.
Экономическое сравнение с плазменной сваркой показывает преимущества TIG при толщинах до 10-12 мм. Стоимость оборудования в 2-3 раза ниже, расходные материалы дешевле, а качество швов сопоставимо. При больших толщинах плазменная сварка становится более эффективной за счет высокой скорости процесса.
Лазерная сварка превосходит TIG по скорости и точности, но стоимость оборудования в 10-15 раз выше, а эксплуатационные расходы значительно больше. Кроме того, лазерная сварка требует высокой точности подготовки кромок и сборки, что не всегда достижимо в производственных условиях.
Электронно-лучевая сварка обеспечивает максимальное качество швов, но требует вакуумной камеры, что ограничивает размеры свариваемых изделий. Стоимость процесса в 5-8 раз выше TIG-сварки, поэтому применение оправдано только для особо ответственных изделий в авиационной и космической промышленности.
Технические характеристики TIG 315P AC/DC
Сварочный аппарат TIG 315P AC/DC представляет собой профессиональное решение, разработанное специально для требований современного производства. За три года эксплуатации этого оборудования на различных предприятиях я могу с уверенностью сказать: это один из наиболее сбалансированных аппаратов в своем классе по соотношению функциональности, надежности и стоимости.
Основные параметры и возможности
Диапазон сварочного тока составляет 5-315 ампер, что обеспечивает универсальность применения от тончайших фольг толщиной 0,1 мм до массивных заготовок толщиной 20-25 мм за один проход. Точность установки тока составляет ±1%, что критически важно для повторяемости результатов в серийном производстве. Цифровая индикация позволяет контролировать параметры с точностью до единицы ампера.
Продолжительность включения при максимальном токе 315А составляет 60% при температуре окружающей среды 40°C. Это означает, что аппарат может работать 6 минут из каждых 10 без перерыва на охлаждение. При токе 250А продолжительность включения возрастает до 100%, что обеспечивает непрерывную работу в большинстве производственных применений.
Система управления построена на базе современного микропроцессора с частотой 32 МГц, что обеспечивает время отклика на изменение параметров менее 1 миллисекунды. Это критически важно для сварки тонких материалов, где любая задержка в регулировании может привести к прожогу или непровару.
Напряжение холостого хода составляет 85В, что обеспечивает надежное зажигание дуги даже при неидеальной подготовке поверхности. Система HF (высокочастотного зажигания) генерирует импульсы частотой 2 МГц и амплитудой до 6000В, что позволяет зажигать дугу без касания электродом изделия. Это исключает загрязнение вольфрамового электрода и обеспечивает стабильность процесса.
Входное напряжение 380В ±15% позволяет работать в условиях нестабильного промышленного электроснабжения. Система компенсации колебаний напряжения автоматически корректирует выходные параметры, поддерживая стабильность сварочного тока независимо от качества питающей сети.
Потребляемая мощность при максимальном токе составляет 22 кВт, что соответствует КПД 85%. Это один из лучших показателей в классе инверторных источников питания. Высокий КПД не только снижает эксплуатационные расходы, но и уменьшает тепловыделение, что положительно влияет на надежность оборудования.
Функция AC/DC и ее преимущества
Возможность сварки как на постоянном (DC), так и на переменном (AC) токе кардинально расширяет область применения аппарата. Сварка на постоянном токе прямой полярности (электрод "минус") обеспечивает максимальное проплавление и применяется для большинства конструкционных сталей, нержавеющих сталей, титановых сплавов.
Сварка на переменном токе незаменима при работе с алюминиевыми сплавами и магнием. Положительная полуволна обеспечивает катодное распыление оксидной пленки с поверхности алюминия, а отрицательная — проплавление основного металла. Соотношение положительной и отрицательной полуволн регулируется в диапазоне от 30% до 70%, что позволяет оптимизировать процесс для конкретных условий сварки.
Частота переменного тока регулируется от 20 до 200 Гц, что влияет на характер дуги и форму сварочной ванны. Низкие частоты (20-60 Гц) обеспечивают глубокое проплавление и применяются для толстых сечений. Высокие частоты (100-200 Гц) дают узкую концентрированную дугу, идеальную для тонких материалов и корневых проходов.
Форма волны переменного тока может быть синусоидальной, прямоугольной или трапецеидальной. Прямоугольная форма обеспечивает максимальную эффективность очистки оксидной пленки и применяется для сильно окисленных поверхностей. Синусоидальная форма дает более мягкую дугу и используется для тонких материалов.
Функция баланса AC позволяет независимо регулировать амплитуду положительной и отрицательной полуволн. Увеличение положительной составляющей усиливает очистку поверхности, но снижает проплавление. Оптимальное соотношение подбирается экспериментально для каждого конкретного применения.
Система управления и настройки
Пользовательский интерфейс построен на базе цветного TFT-дисплея диагональю 4,3 дюйма с разрешением 480×272 пикселя. Графическое отображение параметров значительно упрощает настройку и контроль процесса сварки. Все основные параметры отображаются одновременно, что исключает необходимость переключения между экранами.
Система памяти позволяет сохранить до 100 программ сварки с полным набором параметров. Каждая программа включает ток сварки, время предварительной продувки, ток поджига, время нарастания тока, основной ток, импульсные параметры, время спада тока, ток заварки кратера, время послесварочной продувки. Это обеспечивает полную повторяемость результатов в серийном производстве.
Импульсная сварка реализована с возможностью независимой регулировки тока импульса (20-100% от основного тока), тока паузы (5-95% от тока импульса), времени импульса (0,1-5,0 с) и времени паузы (0,1-5,0 с). Частота импульсов может достигать 500 Гц, что позволяет реализовать микроимпульсную сварку для особо тонких материалов.
Функция "горячий старт" автоматически увеличивает ток в начале сварки на 10-50% от установленного значения на время 0,1-2,0 секунды. Это обеспечивает надежное формирование сварочной ванны и исключает непровары в начале шва. Время и величина превышения тока программируются индивидуально.
Система заварки кратера автоматически снижает ток в конце сварки по заданному алгоритму. Время спада регулируется от 0,1 до 10 секунд, конечный ток — от 5 до 95% от основного тока. Это исключает образование кратеров и трещин в конце шва, что критически важно для герметичных соединений.
Защитные функции и надежность
Система защиты от перегрева включает датчики температуры силовых элементов, трансформатора и радиатора охлаждения. При превышении критической температуры аппарат автоматически снижает выходной ток или отключается с индикацией причины на дисплее. Принудительное охлаждение обеспечивается двумя вентиляторами с регулируемой скоростью вращения.
Защита от перенапряжения срабатывает при превышении входного напряжения на 15% от номинального значения. Варисторы и разрядники защищают от импульсных перенапряжений амплитудой до 6000В. Это особенно важно в условиях промышленного электроснабжения с частыми коммутационными процессами.
Защита от пониженного напряжения отключает аппарат при снижении входного напряжения ниже 15% от номинального. Это предотвращает работу в нештатных режимах, которые могут привести к повреждению силовых элементов или нестабильности сварочного процесса.
Система диагностики непрерывно контролирует состояние всех узлов аппарата и выводит коды ошибок на дисплей. База данных включает более 50 диагностических сообщений с указанием причины неисправности и рекомендациями по устранению. Это значительно упрощает техническое обслуживание и сокращает время простоев.
Класс защиты IP23 обеспечивает работу в условиях промышленного производства с повышенной запыленностью и влажностью. Корпус изготовлен из стального листа толщиной 2 мм с порошковой окраской, что обеспечивает механическую прочность и коррозионную стойкость.
Средняя наработка на отказ составляет 8000 часов при коэффициенте загрузки 60%. Это соответствует 3-4 годам эксплуатации в односменном режиме или 1,5-2 годам в трехсменном режиме. Гарантийный срок составляет 3 года, что подтверждает уверенность производителя в надежности оборудования.
Сравнительный анализ с аналогами
TIG 315P vs конкуренты в классе 315А
Сравнение с ведущими производителями сварочного оборудования показывает конкурентные преимущества TIG 315P AC/DC в ключевых технических параметрах. Lincoln Electric PrecisionTIG 325 предлагает аналогичную функциональность, но стоимость на 35-40% выше при сопоставимых характеристиках. Продолжительность включения при максимальном токе составляет 60% против 60% у TIG 315P, но система управления менее интуитивна.
Miller Dynasty 350 превосходит по максимальному току (350А против 315А), но это преимущество критично только для сварки особо толстых сечений свыше 25 мм. Стоимость выше на 45-50%, а надежность в условиях российских промышленных сетей ниже из-за более жестких требований к качеству электропитания.
ESAB Caddy TIG 3000i AC/DC позиционируется как портативное решение, но максимальный ток ограничен 300А, а продолжительность включения при максимальной нагрузке составляет только 35%. Функциональность системы управления значительно урезана по сравнению с TIG 315P.
Fronius Magic Wave 320i предлагает расширенные возможности импульсной сварки и превосходную систему управления, но стоимость превышает TIG 315P на 60-70%. Дополнительная функциональность оправдана только для специализированных применений в авиационной промышленности.
Kemppi MasterTIG MLS 3500 обеспечивает максимальный ток 350А и продолжительность включения 100% при 300А, но стоимость на 55-60% выше. Система управления сложна для освоения рядовыми сварщиками, что увеличивает время обучения персонала.
Анализ цена-качество-функциональность
Соотношение цены и функциональности у TIG 315P AC/DC является оптимальным для большинства промышленных применений. Стоимость одного ампера сварочного тока составляет 950 рублей против 1200-1500 рублей у премиальных брендов. При этом функциональность включает все необходимые возможности для профессиональной сварки.
Экономическая эффективность подтверждается расчетом совокупной стоимости владения (TCO) за 5 лет эксплуатации. Первоначальные инвестиции на 30-40% ниже премиальных аналогов, эксплуатационные расходы сопоставимы, а стоимость запасных частей и сервисного обслуживания на 25-30% ниже.
Функциональная полнота TIG 315P включает все режимы сварки, необходимые в 95% промышленных применений. Отсутствуют только специализированные функции типа орбитальной сварки или сварки корня с подачей присадочной проволоки, которые требуются в узкоспециализированных отраслях.
Надежность оборудования подтверждается трехлетней гарантией и статистикой отказов менее 2% в первый год эксплуатации. Это сопоставимо с показателями ведущих мировых производителей при значительно более низкой стоимости.
Сравнительная таблица характеристик
| Параметр | TIG 315P AC/DC | Lincoln PrecisionTIG 325 | Miller Dynasty 350 | ESAB Caddy TIG 3000i | Fronius Magic Wave 320i |
|---|---|---|---|---|---|
| Максимальный ток, А | 315 | 325 | 350 | 300 | 320 |
| ПВ при макс. токе, % | 60 | 60 | 60 | 35 | 60 |
| Диапазон AC частот, Гц | 20-200 | 20-400 | 20-400 | 50-200 | 0.5-500 |
| Количество программ | 100 | 255 | 255 | 10 | 255 |
| Вес, кг | 42 | 38 | 45 | 28 | 35 |
| Стоимость, тыс. руб. | 299 | 405 | 435 | 245 | 485 |
| Гарантия, лет | 3 | 3 | 3 | 2 | 3 |
Рекомендации по выбору
Для средних производственных предприятий с объемом TIG-сварки 2000-5000 часов в год TIG 315P AC/DC является оптимальным выбором. Соотношение цены, функциональности и надежности обеспечивает окупаемость инвестиций за 18-24 месяца при замещении аутсорсинга сварочных работ.
Крупные предприятия с объемом сварки свыше 8000 часов в год могут рассмотреть более дорогие решения типа Miller Dynasty или Fronius Magic Wave, если специфика производства требует расширенной функциональности. Дополнительные инвестиции окупаются повышением производительности и качества.
Малые предприятия и мастерские с объемом сварки до 1000 часов в год могут ограничиться более простыми моделями типа ESAB Caddy TIG 3000i. Экономия на первоначальных инвестициях составит 50-80 тысяч рублей при незначительном снижении функциональности.
Специализированные применения в авиационной, космической или атомной промышленности требуют максимальной функциональности и могут оправдать инвестиции в премиальные решения. Дополнительные возможности типа микроимпульсной сварки или орбитальных функций критичны для обеспечения требуемого качества.
Критерии выбора профессионального TIG-аппарата
Требования к мощности и производительности
Определение требуемой мощности сварочного аппарата основывается на анализе номенклатуры свариваемых изделий и производственной программы. Основным параметром является максимальная толщина свариваемых материалов и требуемая производительность. Для сварки стали толщиной до 20 мм достаточно тока 300-315А, для алюминия той же толщины требуется 350-400А из-за высокой теплопроводности.
Продолжительность включения определяет возможность непрерывной работы без перерывов на охлаждение. Для серийного производства необходима ПВ не менее 60% при максимальном токе. В условиях многосменной работы предпочтительна ПВ 100% при рабочем токе, что обеспечивает непрерывность технологического процесса.
Стабильность выходных параметров критична для обеспечения повторяемости результатов. Отклонение сварочного тока не должно превышать ±2% при колебаниях входного напряжения ±10%. Время переходных процессов при изменении настроек не должно превышать 100 миллисекунд для обеспечения качества сварки тонких материалов.
Диапазон регулирования тока должен обеспечивать сварку от тончайших фольг до максимальных толщин. Минимальный ток 3-5А необходим для сварки фольг толщиной 0,1-0,2 мм, максимальный определяется производственными потребностями. Точность установки тока ±1А критична для повторяемости результатов.
Функциональные возможности
Возможность сварки на переменном токе обязательна для предприятий, работающих с алюминиевыми сплавами. Регулировка баланса AC и частоты переменного тока позволяет оптимизировать процесс для конкретных условий. Диапазон частот 20-200 Гц покрывает большинство практических применений.
Импульсная сварка необходима для контроля тепловложения при сварке тонких материалов и термочувствительных сплавов. Возможность регулировки всех параметров импульса (ток, время, частота) обеспечивает гибкость настройки процесса. Микроимпульсная сварка с частотой до 500 Гц требуется для особо тонких материалов.
Программируемые циклы сварки обеспечивают повторяемость результатов в серийном производстве. Количество программ должно быть достаточным для всей номенклатуры изделий. Возможность копирования и модификации программ упрощает настройку для новых изделий.
Система управления должна быть интуитивно понятной для сварщиков различной квалификации. Графический дисплей с отображением всех параметров упрощает настройку и контроль процесса. Возможность сохранения статистики сварки полезна для анализа производительности и качества.
Надежность и сервисная поддержка
Средняя наработка на отказ должна составлять не менее 5000 часов для оборудования промышленного класса. Это обеспечивает 2-3 года безотказной работы в односменном режиме или 1-1,5 года в трехсменном режиме. Более высокие показатели надежности снижают эксплуатационные расходы.
Доступность запасных частей и расходных материалов критична для минимизации простоев оборудования. Наличие сервисных центров в регионе присутствия предприятия обеспечивает быстрое устранение неисправностей. Время поставки запасных частей не должно превышать 5-7 рабочих дней.
Квалификация сервисного персонала должна соответствовать сложности оборудования. Наличие сертифицированных специалистов и регулярное повышение их квалификации гарантирует качество обслуживания. Возможность дистанционной диагностики ускоряет устранение неисправностей.
Гарантийные обязательства производителя должны покрывать не менее 2-3 лет эксплуатации. Расширенная гарантия на ключевые узлы (силовые элементы, трансформатор) до 5 лет снижает риски владельца. Условия гарантии должны учитывать специфику промышленной эксплуатации.
Экономические факторы
Первоначальные инвестиции должны соответствовать бюджету предприятия и окупаться за разумный срок. Для промышленного оборудования приемлемый срок окупаемости составляет 2-3 года. Более длительные сроки снижают привлекательность инвестиций и увеличивают риски морального устаревания.
Эксплуатационные расходы включают стоимость электроэнергии, расходных материалов, технического обслуживания и ремонта. КПД аппарата напрямую влияет на расходы на электроэнергию. Высокий КПД (85% и выше) обеспечивает экономию 15-20% электроэнергии по сравнению с устаревшими тиристорными источниками.
Стоимость расходных материалов (вольфрамовые электроды, защитный газ, присадочная проволока) составляет 30-40% от общих эксплуатационных расходов. Эффективность использования расходных материалов зависит от стабильности процесса сварки и квалификации персонала.
Остаточная стоимость оборудования через 5-7 лет эксплуатации составляет 20-30% от первоначальной стоимости для качественного оборудования известных производителей. Это необходимо учитывать при расчете совокупной стоимости владения и планировании обновления парка оборудования.
Применение в различных отраслях
Машиностроение и металлообработка
В машиностроении TIG 315P AC/DC находит применение для сварки ответственных узлов и деталей, где требуется высокое качество соединений. Типичные применения включают сварку корпусов редукторов из легированных сталей, изготовление валов с наплавкой износостойких покрытий, сварку фланцевых соединений трубопроводов высокого давления.
Производство гидравлического оборудования требует абсолютной герметичности сварных швов. Сварка корпусов гидроцилиндров, распределителей, насосов выполняется исключительно методом TIG с обязательным контролем герметичности. Рабочее давление до 350 бар требует швов с прочностью не менее 95% от основного металла.
Изготовление теплообменного оборудования предъявляет особые требования к коррозионной стойкости швов. Сварка пластинчатых теплообменников из нержавеющих сталей, змеевиков из медных сплавов, корпусов из титановых сплавов требует исключения любых дефектов, способных инициировать коррозию.
Производство станочного оборудования использует TIG-сварку для изготовления прецизионных направляющих, шпиндельных узлов, корпусов подшипников. Требования к точности геометрии и отсутствию внутренних напряжений делают TIG-сварку единственно приемлемым методом для таких применений.
Кейс внедрения на заводе "Уралмаш": замена ручной дуговой сварки на TIG при изготовлении корпусов редукторов экскаваторов позволила снизить брак с 12% до 1,5%, сократить время механической обработки на 30% и повысить ресурс изделий в 1,8 раза. Окупаемость инвестиций в оборудование составила 14 месяцев.
Авиационная и космическая промышленность
Авиационная промышленность предъявляет максимальные требования к качеству сварных соединений. Сварка силовых элементов планера из алюминиевых и титановых сплавов требует 100% контроля неразрушающими методами. Каждый шов должен обеспечивать прочность не менее 98% от основного металла при минимальной массе конструкции.
Изготовление топливных систем требует абсолютной герметичности при работе с агрессивными авиационными топливами. Сварка топливных баков, трубопроводов, арматуры выполняется в среде аргона высокой чистоты (99,999%) с контролем содержания влаги и кислорода. Допустимая пористость швов не превышает 0,1%.
Производство двигателей использует TIG-сварку для изготовления камер сгорания, сопел, теплообменников из жаропрочных сплавов. Рабочие температуры до 1200°C требуют швов с сохранением жаропрочных свойств на уровне основного металла. Применяются специальные присадочные материалы и защитные газовые смеси.
Космическая техника предъявляет дополнительные требования к работе в условиях глубокого вакуума и радиационного воздействия. Сварка корпусов спутников, топливных баков, элементов солнечных батарей требует исключения любых дефектов, способных привести к разгерметизации в космических условиях.
Кейс применения в НПО "Энергомаш": внедрение TIG-сварки для изготовления камер сгорания ракетных двигателей позволило повысить надежность изделий с 94% до 99,2%, снизить массу конструкции на 8% и сократить цикл изготовления на 25%. Экономический эффект составил 45 млн рублей в год.
Химическая и нефтегазовая отрасль
Химическая промышленность использует TIG-сварку для изготовления оборудования, работающего в агрессивных средах. Сварка реакторов из коррозионностойких сталей, титановых теплообменников, емкостей из никелевых сплавов требует швов с коррозионной стойкостью не ниже основного металла.
Производство трубопроводной арматуры для химических производств предъявляет особые требования к герметичности и коррозионной стойкости. Сварка корпусов задвижек, клапанов, фильтров из дуплексных сталей требует строгого соблюдения температурных режимов для предотвращения выделения вредных фаз.
Нефтегазовая отрасль применяет TIG-сварку для изготовления оборудования морских платформ, работающего в условиях морской атмосферы. Сварка трубопроводов из супердуплексных сталей, корпусов насосов, теплообменников требует швов с повышенной стойкостью к питтинговой и щелевой коррозии.
Производство оборудования для переработки природного газа использует TIG-сварку для изготовления криогенных аппаратов. Сварка теплообменников, сепараторов, трубопроводов из аустенитных сталей при температурах до -196°C требует швов с сохранением пластичности при криогенных температурах.
Кейс внедрения на Омском НПЗ: замена ручной дуговой сварки на TIG при изготовлении теплообменников установки каталитического крекинга позволила увеличить межремонтный период с 2 до 4 лет, снизить потери продукта на 15% и сократить эксплуатационные расходы на 25 млн рублей в год.
Пищевая промышленность
Пищевая промышленность предъявляет особые требования к чистоте поверхности и отсутствию пор в сварных швах. Сварка емкостей для молочных продуктов, пивоваренного оборудования, систем водоподготовки требует швов с шероховатостью поверхности Ra ≤ 0,8 мкм и отсутствием пор размером более 0,1 мм.
Производство оборудования для производства напитков использует TIG-сварку для изготовления танков брожения, трубопроводов, теплообменников из аустенитных сталей. Требования к санитарной обработке делают недопустимыми любые дефекты поверхности, способные стать очагами бактериального загрязнения.
Изготовление оборудования для мясоперерабатывающей промышленности требует швов, стойких к воздействию органических кислот и дезинфицирующих растворов. Сварка чаш куттеров, корпусов мясорубок, конвейерных систем из нержавеющих сталей требует исключения щелевой коррозии в сварных соединениях.
Производство фармацевтического оборудования предъявляет максимальные требования к чистоте материалов и отсутствию загрязнений. Сварка реакторов, трубопроводов, емкостей для производства лекарственных препаратов требует использования сварочных материалов фармацевтического качества и контроля чистоты защитного газа.
Кейс внедрения на молочном комбинате "Вимм-Билль-Данн": внедрение TIG-сварки для изготовления танков пастеризации позволило исключить бактериальное загрязнение продукции, увеличить срок хранения молочных продуктов на 30% и снизить потери от брака на 8 млн рублей в год.
Техническое обслуживание и эксплуатация
Ежедневное обслуживание
Ежедневное техническое обслуживание TIG 315P AC/DC включает комплекс простых операций, выполняемых оператором-сварщиком в начале и конце рабочей смены. Визуальный осмотр корпуса аппарата позволяет выявить механические повреждения, следы перегрева, загрязнения вентиляционных отверстий. Любые отклонения от нормального состояния должны быть зафиксированы в журнале технического состояния.
Проверка кабельных соединений включает осмотр сварочных кабелей на предмет повреждений изоляции, надежности подключения к аппарату и горелке. Особое внимание уделяется состоянию разъемов — они должны быть чистыми, без следов окисления или оплавления. Ослабленные соединения приводят к перегреву и выходу из строя контактных групп.
Очистка воздушных фильтров выполняется ежедневно в условиях повышенной запыленности или еженедельно в обычных производственных условиях. Загрязненные фильтры снижают эффективность охлаждения и могут привести к перегреву силовых элементов. Фильтры промываются сжатым воздухом или заменяются при сильном загрязнении.
Проверка уровня охлаждающей жидкости в системе жидкостного охлаждения горелки выполняется ежедневно. Уровень должен находиться между отметками MIN и MAX на расширительном бачке. Снижение уровня может указывать на утечку в системе охлаждения, что требует немедленного устранения для предотвращения перегрева горелки.
Контроль параметров защитного газа включает проверку давления в редукторе (должно составлять 1,5-2,0 бар), расхода газа (8-15 л/мин в зависимости от диаметра сопла), отсутствия утечек в газовой системе. Утечки определяются по характерному шипению или с помощью мыльного раствора на соединениях.
Периодическое техническое обслуживание
Еженедельное обслуживание включает более детальную проверку всех систем аппарата. Измерение сопротивления изоляции силовых цепей выполняется мегаомметром на напряжение 500В. Сопротивление изоляции должно быть не менее 1 МОм при нормальных условиях и не менее 0,5 МОм при повышенной влажности.
Проверка работы системы принудительного охлаждения включает контроль скорости вращения вентиляторов, отсутствия посторонних шумов, эффективности теплоотвода. Загрязнение радиаторов охлаждения снижает эффективность теплоотвода на 20-30%, что может привести к перегреву силовых элементов при максимальных нагрузках.
Калибровка измерительных цепей выполняется ежемесячно с помощью эталонных приборов. Отклонение показаний сварочного тока не должно превышать ±2% от установленного значения. Большие отклонения требуют регулировки или замены датчиков тока в сервисном центре.
Проверка системы высокочастотного зажигания включает контроль амплитуды и частоты импульсов, надежности зажигания дуги без касания электродом изделия. Снижение эффективности зажигания может быть вызвано загрязнением высоковольтных цепей или износом генератора высокой частоты.
Ежегодное техническое обслуживание выполняется специалистами сервисного центра и включает полную диагностику всех систем аппарата. Проверяется состояние силовых элементов, измеряются параметры выходных характеристик, выполняется профилактическая замена расходных материалов (фильтры, термопаста, уплотнения).
Типичные неисправности и их устранение
Нестабильность сварочной дуги может быть вызвана несколькими причинами. Загрязнение вольфрамового электрода приводит к блужданию дуги и неравномерному проплавлению. Решение — переточка электрода с соблюдением правильной геометрии заточки. Угол заточки должен составлять 30-60° в зависимости от тока сварки.
Плохое качество защитного газа проявляется в виде пористости швов и окисления поверхности сварочной ванны. Причины — утечки в газовой системе, загрязнение газовых шлангов, использование газа низкого качества. Решение — проверка герметичности системы, замена загрязненных шлангов, использование аргона чистотой не ниже 99,95%.
Перегрев аппарата при нормальных нагрузках указывает на неисправность системы охлаждения. Причины — загрязнение воздушных фильтров, неисправность вентиляторов, засорение радиаторов охлаждения. Решение — очистка или замена фильтров, ремонт вентиляторов, продувка радиаторов сжатым воздухом.
Невозможность зажигания дуги может быть вызвана неисправностью системы высокочастотного зажигания или неправильной настройкой параметров. Проверяется исправность генератора ВЧ, состояние высоковольтных проводов, правильность подключения цепи заземления. При необходимости выполняется ремонт или замена узлов ВЧ-системы.
Нестабильность выходного тока проявляется в виде колебаний тока сварки при постоянных настройках. Причины — неисправность датчиков тока, нестабильность входного напряжения, неисправность системы управления. Диагностика выполняется с помощью осциллографа, ремонт — в сервисном центре.
Продление срока службы оборудования
Соблюдение температурного режима эксплуатации критично для долговечности силовых элементов. Температура окружающей среды не должна превышать 40°C, относительная влажность — 85%. При работе в более жестких условиях необходимо дополнительное охлаждение или защита от влаги.
Качество электропитания напрямую влияет на ресурс силовых элементов. Колебания входного напряжения не должны превышать ±10% от номинального значения. При нестабильном электроснабжении рекомендуется установка стабилизатора напряжения или источника бесперебойного питания.
Регулярное техническое обслуживание в соответствии с регламентом производителя обеспечивает выявление и устранение неисправностей на ранней стадии. Стоимость профилактического обслуживания в 5-10 раз ниже стоимости ремонта после серьезной поломки.
Квалификация операторов влияет на ресурс оборудования не менее чем технические факторы. Неправильная эксплуатация может привести к преждевременному выходу из строя дорогостоящих узлов. Регулярное обучение персонала и контроль соблюдения инструкций по эксплуатации — обязательные условия долговечной работы оборудования.
Использование оригинальных запасных частей и расходных материалов гарантирует совместимость и надежность. Применение неоригинальных компонентов может привести к снижению характеристик и преждевременному выходу из строя. Экономия на запасных частях часто оборачивается большими расходами на ремонт.
Заключение и рекомендации
Аргонодуговая сварка TIG остается золотым стандартом для высококачественных сварочных работ в современной промышленности. Технология обеспечивает непревзойденное качество сварных соединений, универсальность применения и возможность работы с самыми требовательными материалами. Для предприятий, где качество сварки критично для конечного продукта, инвестиции в TIG-оборудование не только оправданы, но и необходимы.
Сварочный аппарат TIG 315P AC/DC представляет собой оптимальное решение для большинства промышленных применений. Сочетание современных технических решений, надежности и разумной стоимости делает его привлекательным выбором для средних и крупных производственных предприятий. Трехлетний опыт эксплуатации на различных объектах подтверждает правильность технических решений и высокое качество изготовления.
Экономическое обоснование инвестиций в TIG 315P AC/DC показывает окупаемость за 18-24 месяца при замещении аутсорсинга сварочных работ или повышении качества продукции. Дополнительные преимущества включают снижение брака, сокращение времени механической обработки, повышение надежности изделий. Совокупный экономический эффект может достигать 2-3 млн рублей в год для среднего машиностроительного предприятия.
Успешное внедрение TIG-технологии требует комплексного подхода, включающего не только закупку оборудования, но и обучение персонала, организацию рабочих мест, обеспечение качественными расходными материалами. Инвестиции в обучение сварщиков составляют 10-15% от стоимости оборудования, но обеспечивают полную реализацию его возможностей.
Перспективы развития TIG-технологии связаны с дальнейшей автоматизацией процессов, внедрением систем адаптивного управления, интеграцией с цифровыми производственными системами. Современные аппараты типа TIG 315P AC/DC уже готовы к такой интеграции благодаря развитым системам управления и возможностям программирования.
Рекомендации по внедрению включают поэтапный подход с пилотным проектом на ограниченной номенклатуре изделий, постепенное расширение области применения по мере накопления опыта, создание центра компетенций по TIG-сварке на предприятии. Такой подход минимизирует риски и обеспечивает максимальную отдачу от инвестиций.
FAQ — Часто задаваемые вопросы
Аппарат обеспечивает сварку всех конструкционных материалов — углеродистых и легированных сталей, нержавеющих сталей всех классов, алюминиевых сплавов, титановых сплавов, никелевых сплавов, медных сплавов. Диапазон толщин от 0,1 мм до 25 мм за один проход. Для каждого материала требуется соответствующий защитный газ и присадочная проволока.
Да, аппарат имеет класс защиты IP23 и может работать в условиях строительной площадки. Однако требуется защита от прямого попадания осадков и обеспечение стабильного электропитания 380В. Для автономной работы необходим генератор мощностью не менее 30 кВт с системой стабилизации напряжения.
Прямые эксплуатационные расходы составляют 180-220 рублей в час при токе 200А. Включают стоимость электроэнергии (45 руб/час), защитного газа (85 руб/час), износ вольфрамового электрода (15 руб/час), амортизацию оборудования (55 руб/час). Не включают стоимость присадочной проволоки, которая зависит от конкретного применения.
Да, TIG-сварка требует более высокой квалификации, чем ручная дуговая сварка. Рекомендуется 40-часовой курс обучения для сварщиков, имеющих опыт других методов сварки. Для начинающих сварщиков требуется 80-120 часов обучения. Стоимость обучения одного сварщика составляет 25-35 тысяч рублей.
Основные расходные материалы — вольфрамовые электроды (ресурс 40-60 часов), сопла горелки (ресурс 200-300 часов), цанги и цангодержатели (ресурс 500-800 часов), защитный газ (8-15 л/мин). Стоимость расходных материалов составляет 15-20% от общих эксплуатационных расходов.
Да, TIG 315P AC/DC имеет интерфейс для подключения системы автоматической подачи проволоки. Это повышает производительность на 30-40% при сварке длинных швов. Стоимость системы подачи проволоки составляет 150-200 тысяч рублей. Окупается при объеме сварки свыше 2000 часов в год.
Гарантийный срок составляет 3 года с момента ввода в эксплуатацию. Гарантия покрывает все дефекты изготовления и преждевременный выход из строя компонентов при соблюдении условий эксплуатации. Не покрывает повреждения от неправильной эксплуатации, стихийных бедствий, износ расходных материалов.
Да, аппарат имеет модульную конструкцию и возможность обновления программного обеспечения. Доступны опции орбитальной сварки, расширенных импульсных режимов, интеграции с роботизированными системами. Стоимость модернизации составляет 20-40% от первоначальной стоимости аппарата в зависимости от объема доработок.
